Özellikler:

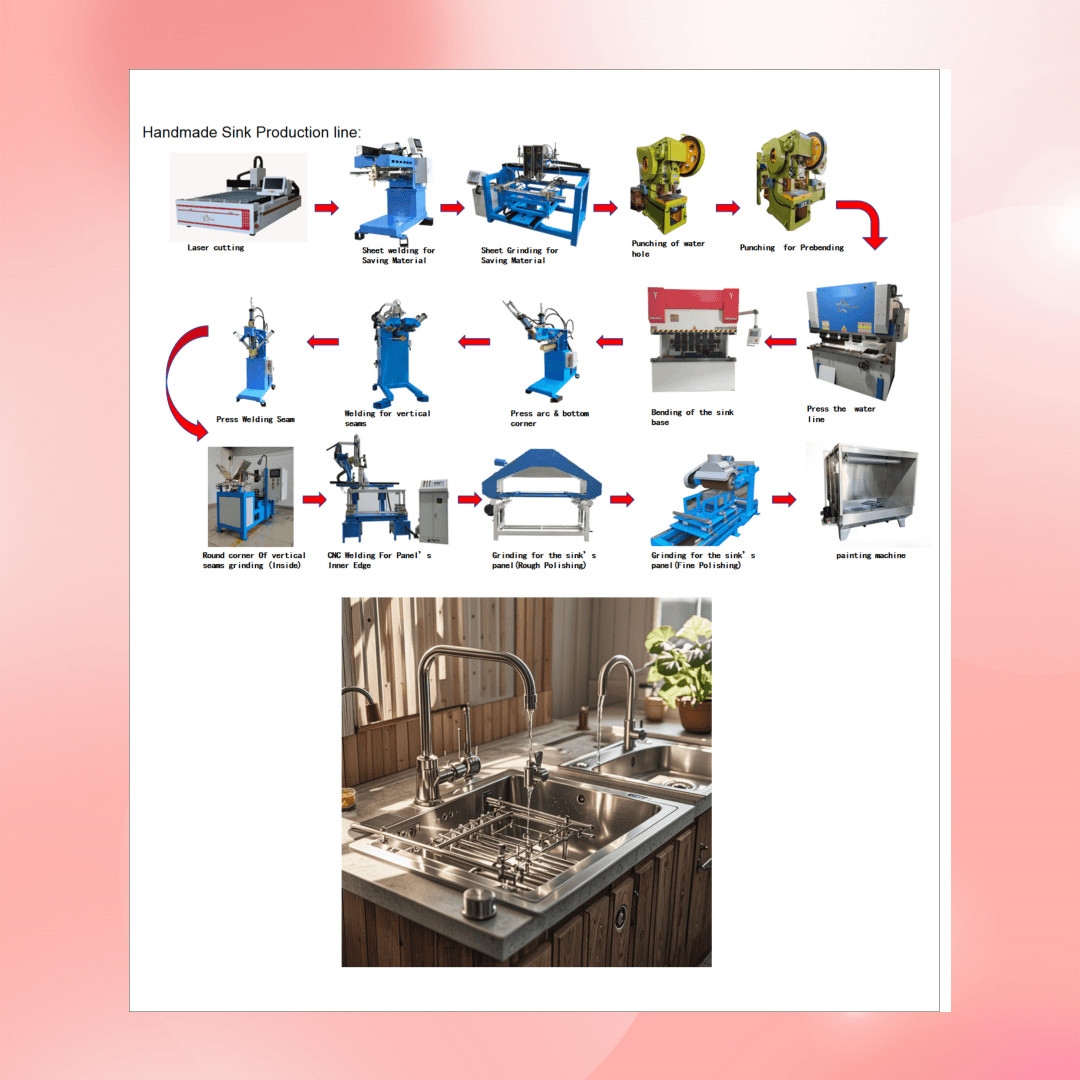

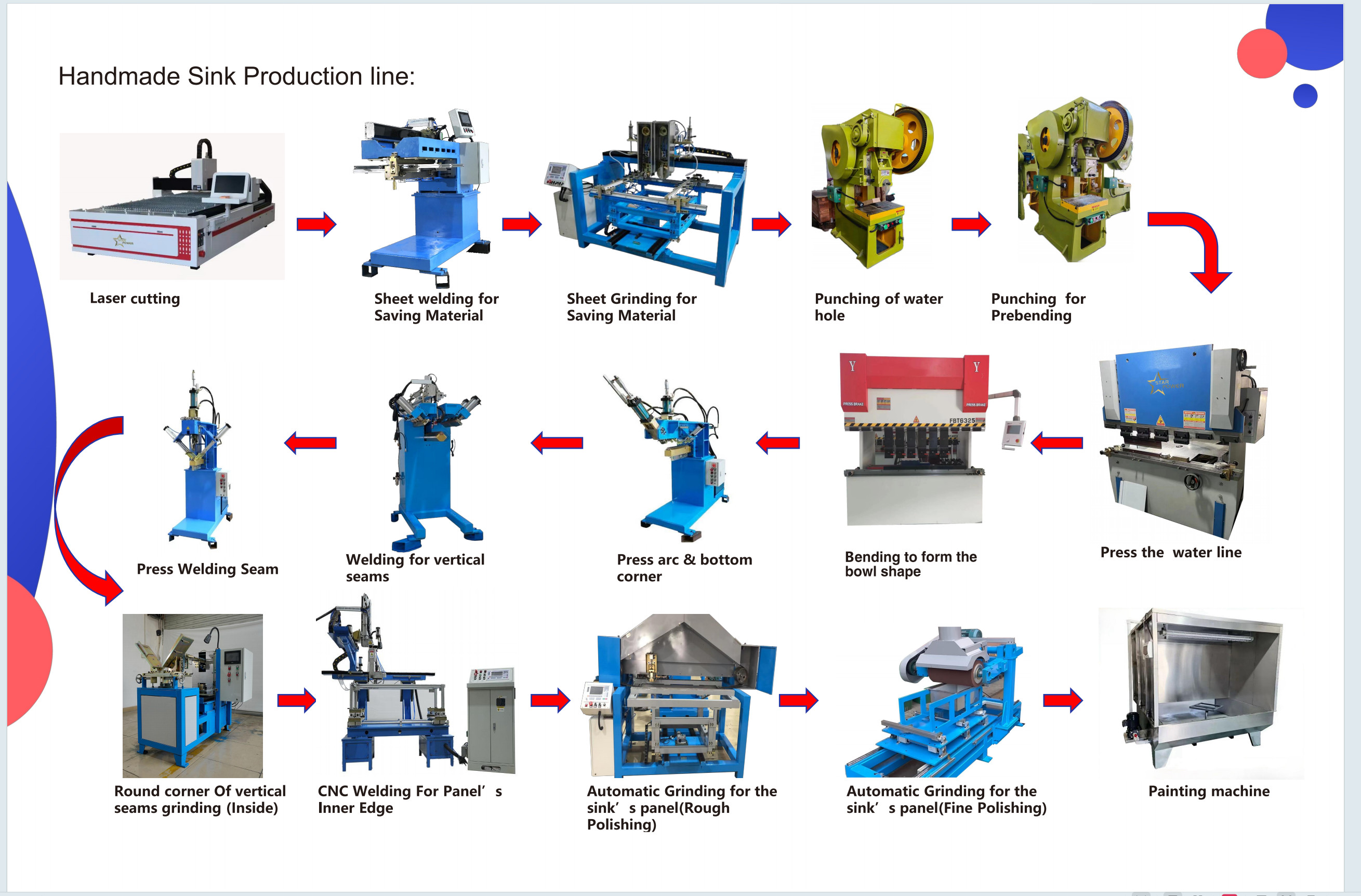

Süreç süresi | Süreç tanıtımı | makine | Makine boyutu | Kat alanı | Güç (Kw) |
|
Uzunluk ((m) | Genişlik ((m) | |||||
Süreç 1 | Çelik bobin lazer kesimi | Lazer kesicisi hattı | 12000x2600x1950mm | 17 | 2.6 | 45 |
Süreç 2 | Malzeme tasarrufu için levha kaynak | Düz dikiş kaynak makinesi | 1400x1100x2000mm | 1.4 | 1.1 | 0.4 |
Süreç 3 | Malzeme tasarrufu için yaprak öğütme | Yaprak öğütme makinesi | 2250x1550x1800mm | 2.3 | 1.6 | 3.2 |

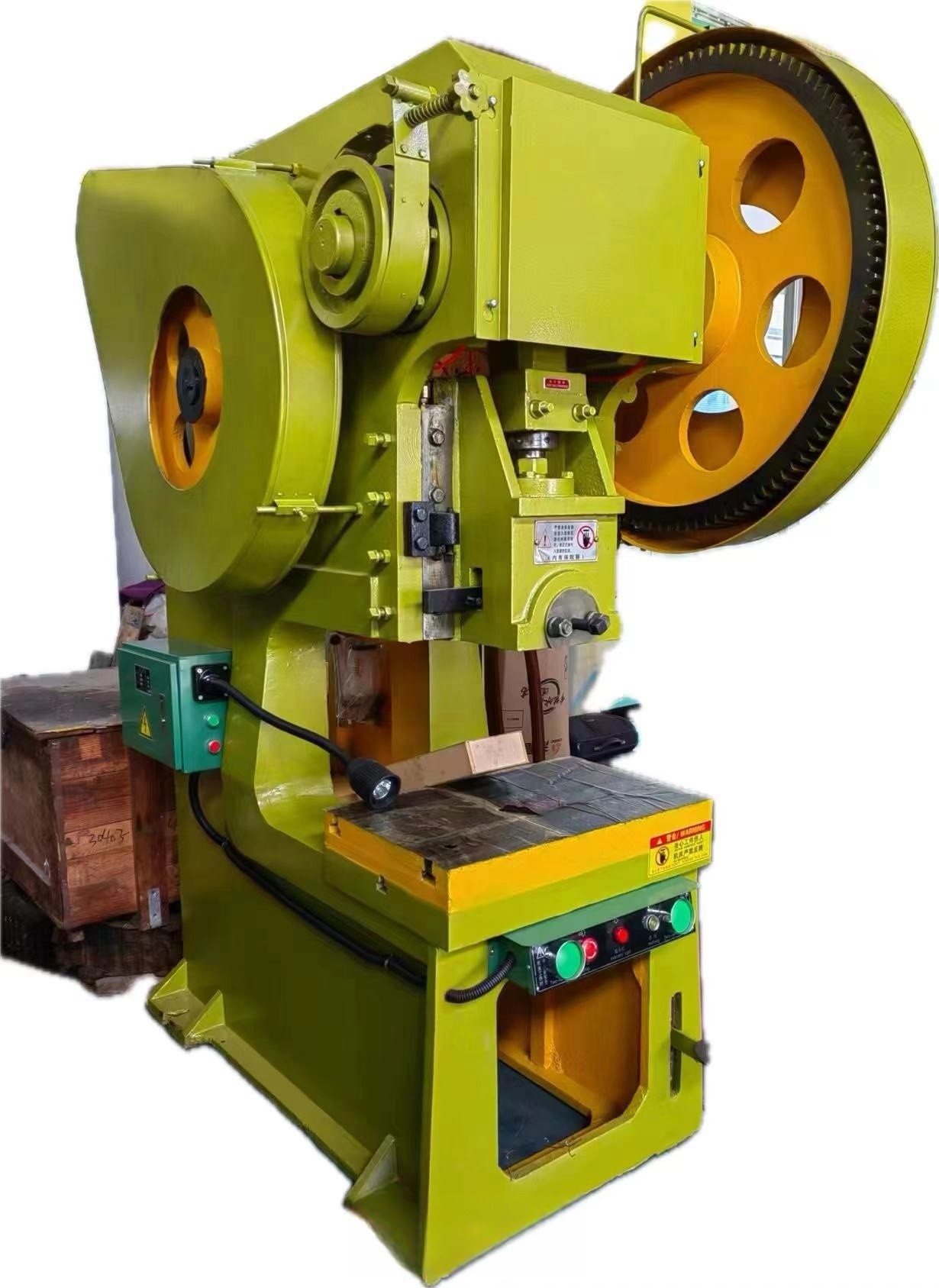

Süreç 4 | Su deliğinin delinmesi | Derin boğaz baskı makinesi/J21S-40T | 1500x1200x2000mm | 1.5 | 1.2 | 4 |
Süreç 5 | Önleme için yumruk atmak | Derin boğaz baskı makinesi/J21S-63T | 1700x1400x2200mm | 1.7 | 1.4 | 4 |
Süreç 6 | Su hattına bas. | Bükme makinesi/30T-1600MM | 2600x1400x2000mm | 2.6 | 1.4 | 3 |

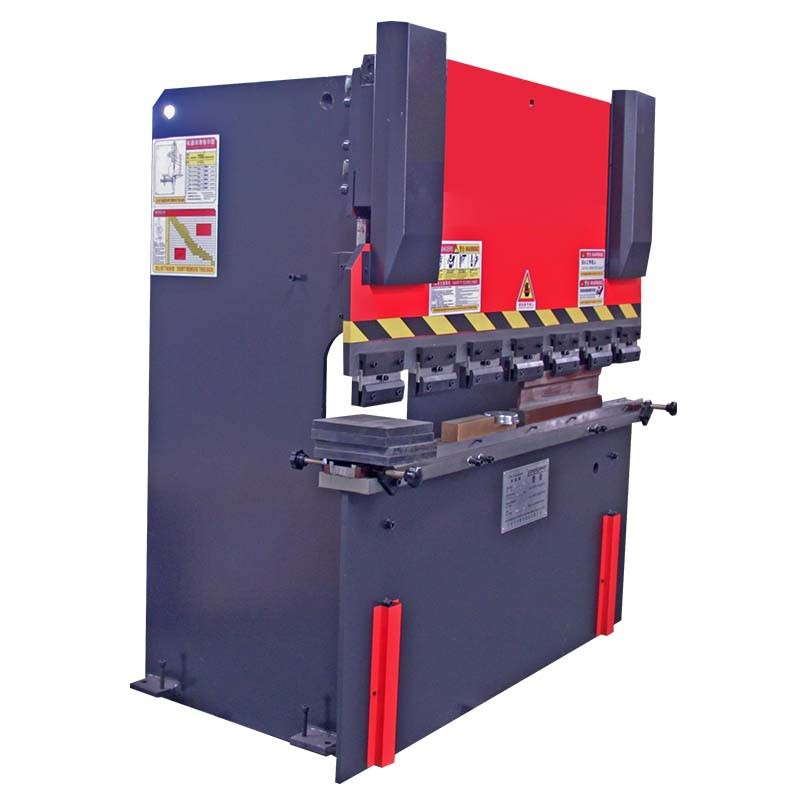

Süreç 7 | Lavabo tabanının bükülmesi | Bükme makinesi/63T-2500MM | 2800X1700X2350MM | 2.8 | 1.7 | 5.5 |
Süreç 8 | Basın yay & alt köşesi | İki İçinde Bir Entegre Döner Dikiş & Köşe Baskı Makinesi | 1300x750x2000mm | 1.3 | 0.75 | 2.3 |
Süreç 9 | Dikey dikişler ve alt köşeler için kaynak | CNC kaynak özel makine | 1400x1100x2000mm | 1.4 | 1.1 | 0.4 |

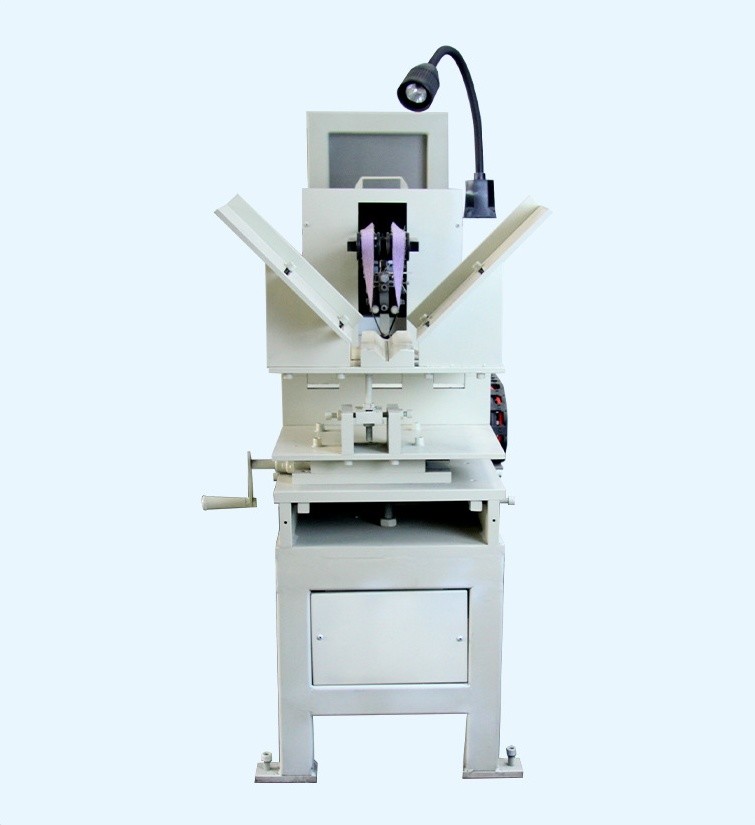

Süreç 10 | Dikey dikişlerin yuvarlak köşesi (iç) | Dikey dikişlerin yuvarlak köşesi için öğütme makinesi | 2550x850x2200mm | 2.6 | 0.85 | 2.3 |
Süreç 11 | Panel'in eksik köşelerini onar | CNC kaynak özel makine (panel onarım için) | 1100x850x1450mm | 1.1 | 0.85 | 0.4 |
Süreç 12 | Panel'in iç kenarında CNC kaynak | Çeşitli Eksenli CNC Kaynak Özel Makine (Panelin iç kenarı için) |
1700x1400x1600mm | 1.7 | 1.4 | 1.3 |

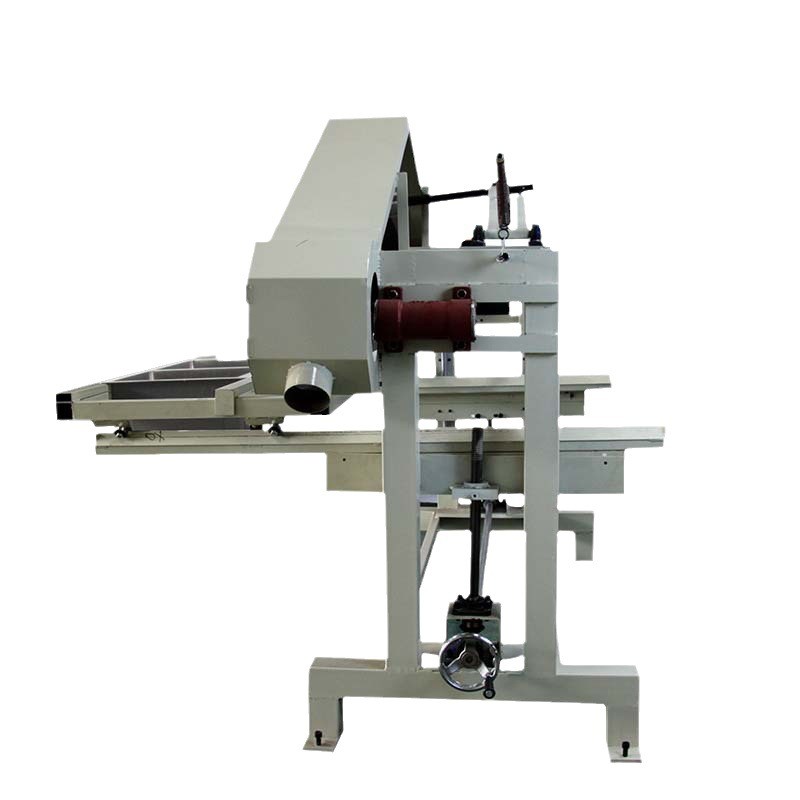

Süreç 13 | Lavabonun paneli için öğütme | Dökme makinesi (Abrasif kemer tipi) | 2500x1400x1700mm | 2.5 | 1.4 | 3 |
Süreç 14 | Lavabonun paneli için öğütme (( ayna yüzeyi) | Dökme makinesi | 3000x1400x1700mm | 3 | 1.4 | 3 |
Süreç 15 | Lavabonun alt tarafı için boya | El boyama ekipmanları | 2200X1800X1600mm | 2.2 | 1.8 | 4.5 |
Süreç 16 | Boyalama sonrası kurutma | Kurutma Fırını | 13000X1000X1600mm | 13 | 1 | 30 |
Toplam zemin alanı ((Aralıklı mesafe ve nakliye yolu dahil):>65m ((Uzunluğu) x 10m ((Enlemesi) |
Süreç akışı | Ekipmanın adı | Makine adı |
Kesme | Lazer kesimi | Özelleştirilebilir |
Dikiş ve köşe presleri | Dikiş ve köşe presleme makinesi | Dikiş pres makinesi, Köşe pres makinesi, Entegre dikiş ve köşe pres makinesi |
Damgalama | Damgalama makinesi | Su deliğinin delinmesi,Prebending'i yumruklamak |
Eğilme | Eğme makinesi | Kavanoz şeklini oluşturmak için bükmek,
Su hattına bas.
|
Kaynaklama | Kaynak makinesi | CNC filé kaynak makinesi, CNC köşesi tamir kaynak makinesi, dikiş kaynak makinesi, CNC düz kaynak makinesi,
Basın yayı ve altını
Köşe,
|
Düzeltme ve cilalama | Düzeltme ve cilalama makinesi |
Otomatik öğütme
Lavabonun paneli kaba.
Polişleme, Otomatik öğütme
Lavabonun paneli ((Tam cilalama),
Dikeyin yuvarlak köşesi
Dikişleri öğütmek (içeride)
|
Avantajları:
