| Süreç terimi | Süreç Giriş | makine | Makine boyutu | zemin alanı | güç (KW) |
|
| Uzunluk (m) | Genişlik (m) | |||||
| Süreç 1 | Çelik bobin lazer kesimi | Lazer kesici hattı | 12000x2600x1950mm | 17 | 2.6 | 45 |
| İşlem 2 | Malzeme tasarrufu için sayfa kaynağı | Düz dikiş kaynak makinesi | 1400x1100x2000mm | 1.4 | 1.1 | 0.4 |
| Process 3 | Materyal tasarrufu için tabaka öğütme | Sayfa öğütme makinesi | 2250x1550x1800mm | 2.3 | 1.6 | 3.2 |
| Süreç 4 | Su deliğinin yumruklanması | Derin Boğaz Pres Makinesi/J21S-40T | 1500x1200x2000mm | 1.5 | 1.2 | 4 |
| İşlem 5 | Öngörme için delme | Derin Boğaz Pres Makinesi/J21S-63T | 1700x1400x2200mm | 1.7 | 1.4 | 4 |
| Süreç 6 | Su hattına basın | Bükme Makinesi/30T-1600mm | 2600x1400x2000mm | 2.6 | 1.4 | 3 |

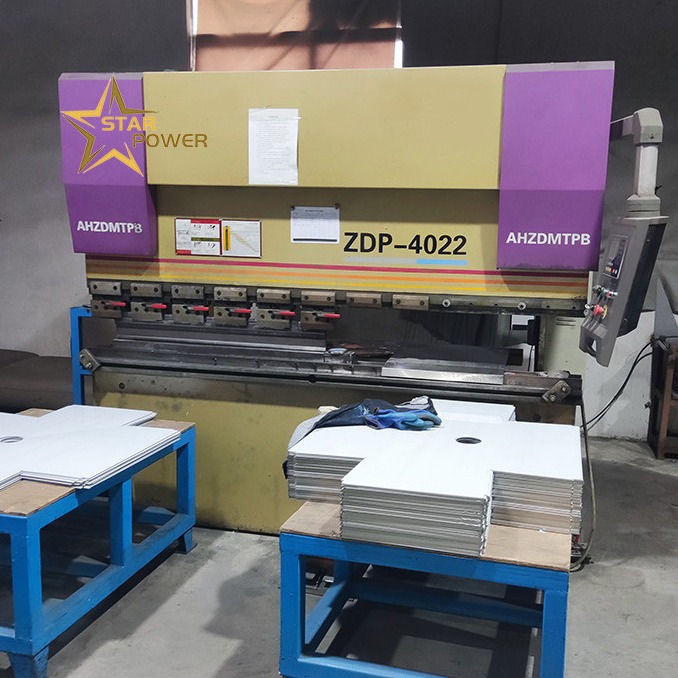

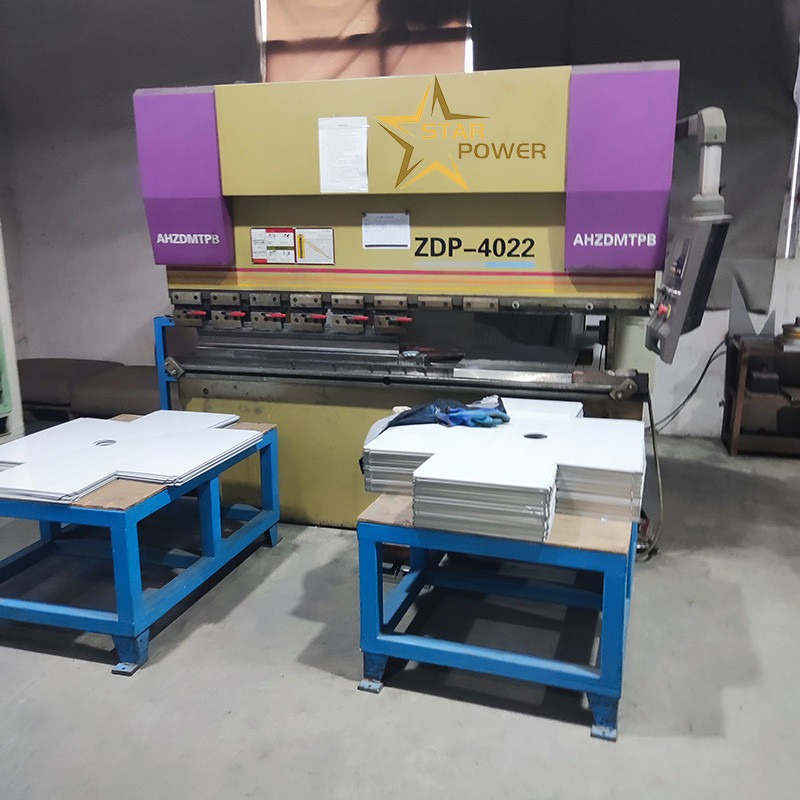

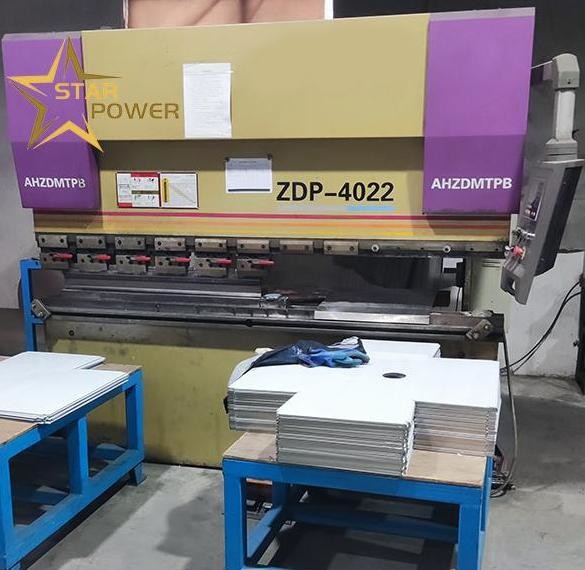

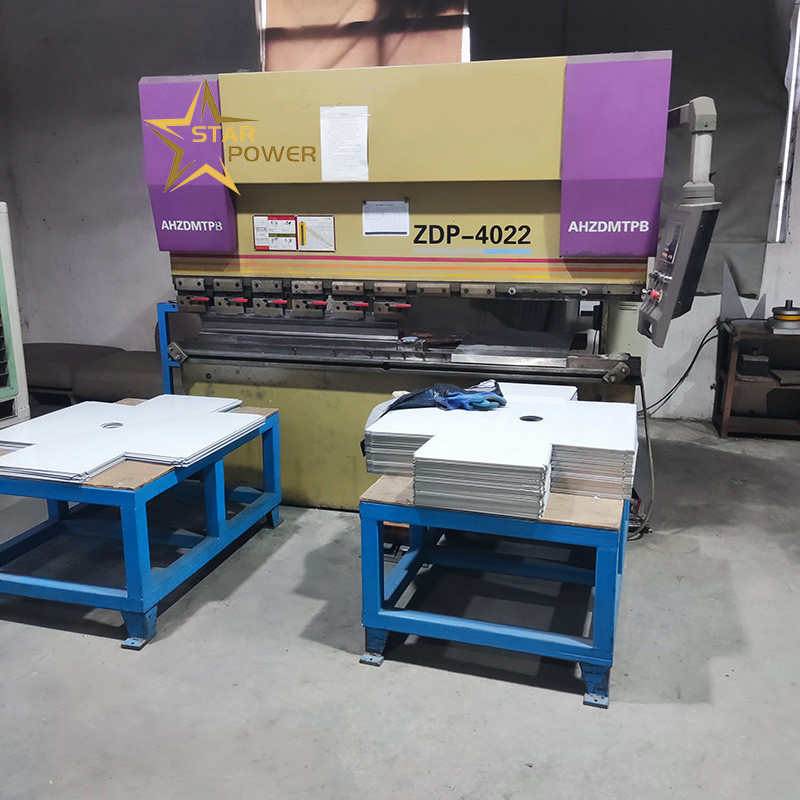

| Süreç 7 | Lavabo tabanının bükülmesi | Bükme Makinesi/63T-2500mm | 2800x1700x2350mm | 2.8 | 1.7 | 5.5 |
| Süreç 8 | ARC ve Alt Köşe Basın | İkinci bir arada entegre yuvarlanma dikiş ve köşe presleme makinesi | 1300x750x2000mm | 1.3 | 0.75 | 2.3 |
| İşlem 9 | Dikey dikişler ve alt köşe için kaynak | CNC Kaynak Özel Makinesi | 1400x1100x2000mm | 1.4 | 1.1 | 0.4 |
| Süreç 10 | Dikey dikişlerin yuvarlak köşesi öğütme (içeride) | Dikey dikişlerin yuvarlak köşesi için öğütme makinesi | 2550x850x2200mm | 2.6 | 0.85 | 2.3 |
| Süreç 11 | Panelin eksik köşelerini onarın | CNC Kaynak Özel Makinesi (panel onarımı için) | 1100x850x1450mm | 1.1 | 0.85 | 0.4 |
| Process 12 | Panelin iç kenarı için CNC kaynağı | Çok Eksenli CNC Kaynak Özel Makinesi (Panelin iç kenarı için) |
1700x1400x1600mm | 1.7 | 1.4 | 1.3 |
| Süreç 13 | Lavabo paneli için öğütme | Öğütme makinesi (aşındırıcı kemer tipi) | 2500x1400x1700mm | 2.5 | 1.4 | 3 |
| Süreç 14 | Lavabo paneli için öğütme (ayna yüzeyi) | Taşlama makinesi | 3000x1400x1700mm | 3 | 1.4 | 3 |
| İşlem 15 | Lavabo alt tarafı için boyama | Manuel boyama ekipmanı | 2200x1800x1600mm | 2.2 | 1.8 | 4.5 |
| Süreç 16 | Resimden sonra kurutma | Kurutma fırını | 13000x1000x1600mm | 13 | 1 | 30 |
| Toplam zemin alanı (aralıklı mesafe ve ulaşım rotası dahil):> 65m (uzunluk) x 10m (genişlik) | ||||||
| İşlem akışı | Ekipman Adı | Belirli makine adı |
| Kesme | Lazer kesimi | Özelleştirilebilir |
| Dikiş ve Köşe Presleme | Dikiş ve Köşe Presleme Makinesi | Dikiş presleme makinesi, köşe presleme makinesi, entegre dikiş ve köşe presleme makinesi |
| Damgalama | Damgalama makinesi | Su deliğinin yumruklanması,Öngörmenin yumruklanması |
| Bükülme | Bükme makinesi | Kase şeklini oluşturmak için bükülme,
Su hattına basın
|
| Kaynak | Kaynak makinesi | CNC Fileto Kaynak Makinesi, CNC Köşe Onaylama Kaynak Makinesi, Dikiş Kaynak Makinesi, CNC Düzlemsel Kaynak Makinesi,
ARC & Bottom'a basın
köşe,
|
| Öğütme ve parlatma | Öğütme ve parlatma makinesi |
İçin otomatik öğütme
Lavabo Paneli (Kaba
Parlatma), için otomatik öğütme
Lavabo Paneli (İnce Parlatma),
Dikey yuvarlak köşe
Dikiş öğütme (içeride)
|
Avantajları:
